常見的循環流化床鍋爐低溫省煤器布置方式有哪幾種?

　　常見的循環流化床鍋爐低溫省煤器布置方式有哪幾種?

　　常用的低溫省煤器布置方式包括串聯、單級并聯以及串并聯混合幾種。

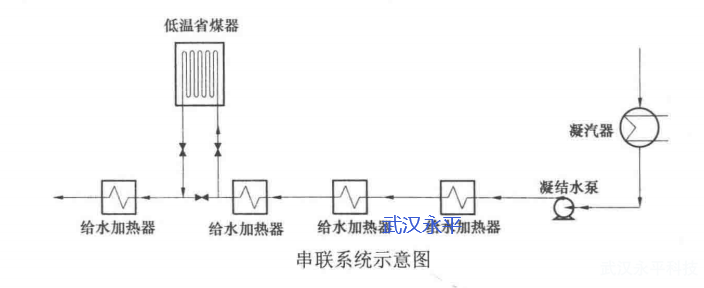

　　1 ) 串聯系統是從某一級低壓加熱器出口引出全部凝結水送入低溫省煤器，在低溫省煤器中吸熱升溫后返回高 一級低壓加熱器的入口。低溫省煤器串聯千兩級低壓加熱器之間，成為熱力系統的一個組 成部分。串聯系統可允 許流經低溫省煤器的水量最大 ， 因此在低溫省煤器的受熱面一定時，鍋爐排煙溫度的冷卻程度和低溫省煤器的熱負 荷較大。但是， 隨著凝結水量不斷增大水流產生的阻力也會(huì )相應地增加，當水流阻力大到一定程度時， 必須通過提高凝結水泵的壓頭來保證水流的正常運行，這就增加了凝結水泵的電耗，降低了系統的經濟性。

　　2 ) 并聯系統是從某一級低壓加熱器的入口分流部分凝結水去低溫省煤器，加熱升溫后返回回熱系統，在高一級或者高幾級低壓加熱 器的出口處與主凝結水匯合。由千低溫省煤器分流部分凝結水，回熱 系統低壓加熱器所減少的水阻力足以補償低溫省煤器及相應管道所增 加的阻力。而且低溫省煤器中凝結水的溫升更大，以便千排煙溫度更 好地匹配，減小換熱不可逆損失，同時變工況運行時對鍋爐排煙溫度 自動控制有較好的自適性和靈活性 。但由千凝結水溫升跨度更大 ， 凝結水分流量較少，因此傳熱溫差較低。

　　3 ) 混聯系統是將凝結水分成兩部分 ， 第一部分從某一級加熱器入口的凝結水引出，第二部分進入該級加熱器系統在其出口再引出， 而后把兩部分流量匯合后再引入低溫省煤器。兩部分凝結水在低溫省煤器內吸熱后跨過一個或幾個加熱器再被引出。對千混聯系統 ， 為了使低溫省煤器及后面的設備不發生低溫腐蝕，在其入口裝有溫度調閥， 調節進口的凝結水量控制進口凝結水溫度。
